Mittelspannung

Erhalten Sie mit den branchenspezifischen WATswitch.mv Lösungen von WETEC modernste Mittelspannungsschaltsysteme - luftisoliert und betriebssicher

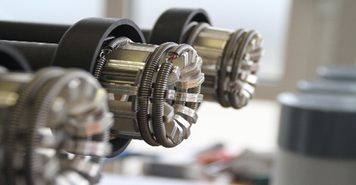

Bauteil Mittelspannung

Luftisoliert

State of the art
sichere Einschubtechnologie
Schaltzellen metallgekapselt / geschottet
Einfach- / Doppel-Sammelschienen

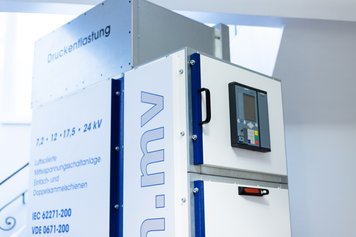

kontrollierte Druckentlastung

Die WATswitch.mv besticht durch die platzsparenden und kompakt designten Zellenaufbau und ist somit eine sehr gute Alternative zu gasisolierten Mittelspannungsschaltanlagen.

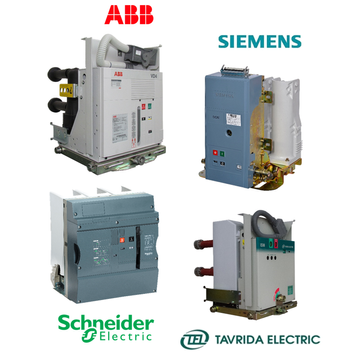

Collage Hersteller

Hersteller Neutral

Ein breites Spektrum steht bei der Geräteauswahl zur Verfügung und kann beliebig variert werden.

Verschiedene namhafte Gerätehersteller wie Siemens, ABB, Eaton, Schneider, Tavrida , Ritz, Zelisko, etc., können für Leistungschalter, Schutz, Erdungsschalter, Wandler, etc. eingesetzt werden.

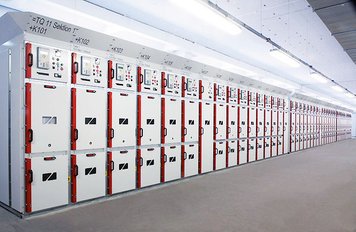

Schaltschrankdesign

Schaltschrankdesign

Zuverlässig und Betriebssicher

Hochster Personen- und Anlagenschutz durch Störlichtbogenprüfung
IAC AFRL 40kA/1s
Geprüft nach internationalen Normen gemäß
IEC 62271-200 / VDE 0671-200


WATswitch.mv

WATswitch.mv

Highlights WATswitch.mv

Sichtbare Stellung der Schaltgeräte
Einfache Überprüfung auf Spannungsfreiheit
Berührungs- und Schaltfehlerschutz durch Shutter
Sicheres Sichtfenster

Bemessungsspannung7,2 kV12 kV17,5 kV24 kV
Bemessungsfrequenz50/60 Hz50/60 Hz50/60 Hz50/60 Hz
Bemessungs-Stehblitzstoßspannung60 kV75 kV95 kV125 kV
Bemessungs-Stehwechselspannung20 kV28 kV38 kV50 kV
Bemessungs-Stehwechselspannung20 kV28 kV38 kV50 kV
Bemessungsstrom Sammelschiene bis3150 A3150 A3150 A2500 A
Bemessungs-Kurzzeitstrom bis40 kA40 kA40 kA25 kA
Bemessungs-Kurzschlussdauer bis3/4 s3/4 s3/4 s3/4 s
Bemessungs-Stoßstrom bis104 kA104 kA104 kA63 kA
Störlichtbogenprüfung 1s40 kA40 kA40 kA25 kA
Grad der Zugänglichkeit IACA FLRA FLRA FLRA FLR
Schottungsklasse metallgeschottetPMPMPMPM
BetriebsverfügbarkeitLSC 2BLSC 2BLSC 2BLSC 2B
Schutzart bei Belüftung / allgemeinIP3X/4XIP3X/4XIP3X/4XIP3X/4X
